ÜBERSICHT V

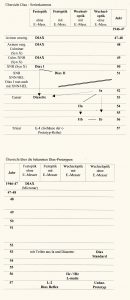

Die nachfolgende Grafik gibt neben einer zusammenfassenden Übersicht der Diax-Modelle auch optische Ausstattungen an. Weitere Details konnen den entsprechenden Kapiteln entnommen werden.
Konstruktive Zusammenhange zwischen den Modellen sind mit eingetragenen Linien veranschaulicht:
- Linien ohne Pfeilspitzen bezeichnen von der Konstruktion her zusammen gehörende Kameras mit bzw. ohne Entfernungsmesser.
- Linien mit Pfeilspitzen zeigen konstruktive Einflüsse bzw. Übernahme wesentlicher Komponenten an.
Allgemein lasst sich feststellen:
- Deutlich wird eine gewisse Experimentierphase am Anfang, die mit der Diax I abschloss und noch die Diax II (mit Entfernungsmesser) zum Ergebnis hatte.
- Eine zentrale Stellung ergibt sich fur die Diax Ia. Von dieser Kamera aus wurden fast alle zeitlich nachfolgenden Serienprodukte mehr oder weniger abgeleitet.
- Zwei „Bruchlinien“ in der Konstruktion verlaufen zwischen Diax II und dem Modell Ia, sowie zwischen den b-Modellen und den Typen der c- und L-Reihe.
- Aus der c-Reihe entwickelt sind noch die Anfange einer L-Linie zu erkennen.
Folgende Abkürzungen wurden in der Grafik gebraucht:
| HEL | Heligon* |
| Syn | Synchron-Kontakt (ohne weitere Angabe: nur X-Kontakt) |
| XNN | Xenon* |
| XNR | Xenar* |
* bei Festeinbau in Diax I / Diax II: Brennweite 45mm
