Tipps

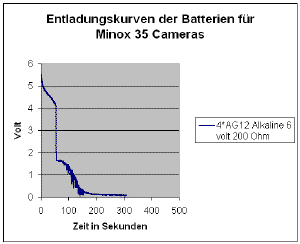

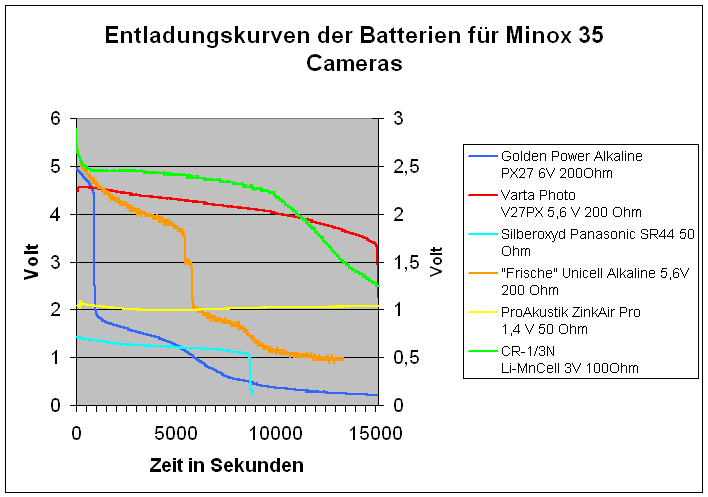

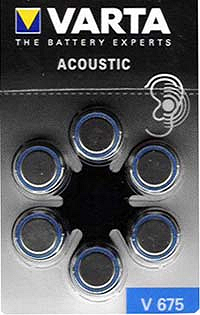

BatterienEin Problem bei den Cameras der Minox 35 Serie bis zur ML ist die Batterie PX27 mit einer Spannung von 5,6 Volt. Es handelt sich hierbei um eine Quecksilberbatterie, deren Produktion mittlerweile verboten wurde. Wer nicht weiß warum, kann hier nachschauen. Die Tragödie von Minamata wurde eindrucksvoll photographiert von Eugene Smith. Testen kann man die Batterie nur, wenn der Messkreis unter Spannung steht, d.h. die Klappe geöffnet und der Verschluss gespannt ist. Was wiederum heißt, das man eine Minox ohne Entladungsgefahr für die Batterien mit geöffneter Klappe in der Vitrine stehen lassen kann, solange der Verschluss nicht gespannt ist. Ohne Batterie kann man zwar Auslösen, aber der Verschluss öffnet nicht. Das hörbare Geräusch ist nicht der Verschluss sondern das Lösen der Transportsperre. Seit dem man diese Batterien nicht mehr kaufen kann, wissen viele Minox-Eigner nicht was mit ihrer Camera anfangen und verkaufen sie. Gut für den Käufer der Abhilfe weiß. Die Quecksilberbatterien liefern ca. 5,6 Volt, neu auch bis 6 Volt. Ihr Vorteil ist, dass sie praktisch bis kurz vor Lebensende auch unter Last den Strom Schön konstant halten. Bei Lithiumbatterien und besonders bei Alkali-Mangan-Batterien fällt unter Last der Strom ab. Bei Quecksilber-, Luft/Zink- und Silberoxydbatterien nicht. Das Meßsystem der Cameras bis zur MB/ML besteht aus einer CDS-Zelle für die Anzeige und einer für den Verschluss. Diese sind jeweils in einer Brückenschaltung angeordnet (erinnert ihr euch, in der Schule: Wheatstone etc..). Ein paar Völter mehr oder wenig machen da nichts aus, der Strom sollte aber während der Messung schon konstant bleiben, daher die Benutzung der Quecksilberbatterien. Die Cameras besitzen eine Zener-Schutzdiode, mit einer Durchlassspannung von 5,6 Volt. Bei mehr als 5,6 Volt, wird der Rest "verbraten", die Batterie wird schneller leer. Bei den neueren Kameras, ab dem Ende der GT-Fertigung, hat diese Diode eine Durchlassspannung von 6 Volt, macht dem Messsystem auch nicht aus, schont aber die Batterie. Bei Überholungen in der Werkstatt werden noch vorhandene 5,6 Volt Zenerdioden gegen den 6 Volt Typ ausgetauscht. Der beste Ersatz sind Silberoxydbatterien, aber die gibt es nicht in der passenden Größe und Spannung. Ein chinesischer Hersteller verkauft solche in der richtigen Abmessung, ich habe die Spannung nachgemessen, es waren 6,5 Volt, war mir doch unheimlich.

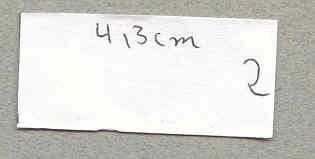

 Ein guter Link zu "Exoten"-Batterien findet sich hier Der Batterie Tubus der Cameras ist aus Metall, wenn man die Batterien ohne Isolation einfüllt, gibt es einen Schönen Kurzschluss, sollte man daher nicht ausprobieren. Leider probieren es immer wieder welche. Es gibt vier Lösungen für das Batterieproblem, davon eine empfehlenswerte:Die teure (und sicherste) LösungMinox verkauft für circa 20 Euro einen Adapter mit 2 mal CR1/3 Lithium Zellen samt Zellen. Kein Basteln, kein Risiko. Dauerhaft und sieht gut aus. Ist aber teuer, und Lithiumzellen sind eigentlich nicht so gut geeignet, wohl aber die beste verfügbare Alternative zu Quecksilberzellen. Die Zellen alleine kosten zusammen ca. 9-10 Euro. Die 10 Euro für den nackten Adapter sollten es einem eigentlich schon wert sein. Die Frontseite des Adapters ist glatt und nicht geriffelt. Bei den neuen Modelle ab GS-E ist er "serienmäßig" eingebaut. Die einfache LösungEin Stück festes Papier der Größe 2 cm mal 4,3 cm zu einer Röhre zusammen gerollt und 2 mal CR1/3 Lithium Zellen einfüllen. Aufpassen, dass das Papier keine Löcher und Risse hat. Papier wird schnell spröde, daher sollte man die Röhre gelegentlich wechseln. Die 2 Zellen kosten zusammen ca. 9-10 Euro.
Die gefährliche LösungMann nehme ca. 2 cm breiten Schrumpfschlauch, schneidet ein etwa 5cm langes Stück ab. Legt die zwei CR1/3 Lithium Zellen hinein und erwärmt das ganze mit einem Fön. Bei Erhitzung explodiert/brennt Lithium gerne. Nicht übertreiben, gefährlich! Die 2 Zellen kosten zusammen ca. 9-10 Euro.

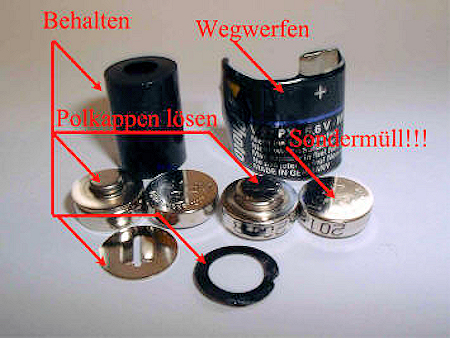

Die elegante LösungBei einer leeren PX27 die Metallummantlung vorsichtig entfernen. Geht bei allen Batterien, am besten bei denen von Varta. In dem darin liegenden Plastikzylinder finden sich 4 (Quecksilber-) Zellen. Den oberen Kunststoffring, den eventuell in der Röhre befindliche Zwischenring und die Röhre behalten. Von der untersten und obersten Zellen die Kontakte ohne zu verbiegen entfernen. Die Zellen im Sondermüll entsorgen. Keine ausgelaufenen Batterien benutzen oder anfassen, Zellen nicht verletzen. Die Röhre wieder mit 4 Silberoxydbatterien Typ 301 und den Kontakten füllen. Kunststoffring oben drauf. Die Zellen kosten zusammen ca. 6-9 Euro.
ML, MB und M.D.C brauchen einen anderen Batterietyp:1 mal PX 28 (6Volt) Es handelt sich hierbei um sehr langlebige Lithiumbatterien, welche überall erhältlich sind. Die Batteriewarnung im Sucher dieser Cameratypen ist leider nicht zuverlässig, wenn die Verschlusszeiten nicht mehr zu stimmen scheinen oder der Verschluss sich nicht mehr öffnet sollte man auf jeden Fall erstmal die Batterie wechseln, selbst wenn die Anzeige noch korrekt ist und wenn ein Voltmeter noch eine annehmbare Spannung zeigt. Unter Last geht die Batterie dann doch unbemerkt in "die Knie" und es kommt zu Störungen der Verschlusszeiten. GegenlichtBis auf die EL haben alle Cameras einen Gegenlichtschalter, der die Belichtungszeit verdoppelt. ML und MB besitzen zusätzlich noch einen Messwertspeicher für kritische Belichtungsszenen, ein Zonensystem wird man schwierig damit hinkriegen, aber es ist schon sehr flexibel. Nur die EL hat nichts.... Man kann sich aber bei der EL behelfen, in dem man die Filmempfindlichkeit um eine ASA/DIN Einstellung herunterstellt. Also etwa von 21DIN/24 ASA auf 18DIN/100ASA., entspricht der Betätigung des Gegenlichtschalters bei den anderen Cameras. In manchen Szenen reicht die Verdopplung durch den Schalter trotzdem nicht, da muss man bei den anderen Cameras auch zu diesem Trick greifen. Man sollte bloß nicht vergessen die Empfindlichkeit zurück zu setzen. Ãœberhaupt kann man mit diesem Trick die Belichtung bei allen Cameras (ausser denen mit DX-Einstellung) die Belichtung anpassen: Man misst einen Referenzbereich aus, merkt sich die Zeitanzeige, stellt das Bild und verstellt die ISO/DIN Einstellung bis man wieder die gewünschte Zeitanzeige hat. Etwas fummelig, geht aber ganz gut. Der Tipp stammt von Bruno Gallet und ist hier (toter Link LJo) auf Französisch ausführlich erklärt.BlitzsynchronisationAlle Cameras, außer der EL, PL und der AF, synchronisieren bei 1/125 sec. Die EL sogar nur bei 1/30 Sekunde. Wenn bei der EL der Blitz nicht richtig aufgeschoben ist, drückt er auch nicht die Synchronnase vorne in der Blitzhalterung ein, löst aber trotzdem den Verschluss und den Blitz aus. Der Verschluss bleibt dann nach dem Blitz noch offen, man bewegt die Camera und kriegt Schöne Verziehungsbilder der Lichter. Es hat sich schon so mancher gefragt was da nicht stimmt: FilmwechselZugegeben, der Filmwechsel bei den Cameras ist nicht ganz leicht: Objektivklappe und Rückseite müssen offen bleiben, damit der Film transportiert und der Verschluss ausgelöst werden kann. Die Filmaufnahmetrommel mit dem Metallschlitz ist auch nicht gerade praktisch, erst mit der ML wurde dieses verbessert. Wichtig aber ist, das bevor man die Rückwand wieder aufsetzt, der Film in seiner ganzen Breite die Filmführung bedeckt und unten ein Zahn in der Perforation straff sitzt. Bei der ML ist extra ein roter Punkt aufgebracht, welcher bedeckt werden sollte. Der Filmzähler wird durch den Einsatz der Rückwand, die Entriegelung der Rückspulsperre und durch das erste Spannen des Transportes zurückgesetzt. Wir die Sequenz nicht eingehalten, wird auch der Zähler nicht zurück gesetzt, irritierend. Um den Film ein ganzes Bild vor zu transportieren und den Verschluss zu "spannen" ist ein zweimaliges Spannen notwendig. Den den Spannhebel zweimal zu bedienen irritiert anscheinend viele Benutzer, welche glauben schon nach einmaligem Spannen wäre die Camera bereit.Die ganze Sequenz ist hier abgebildet:

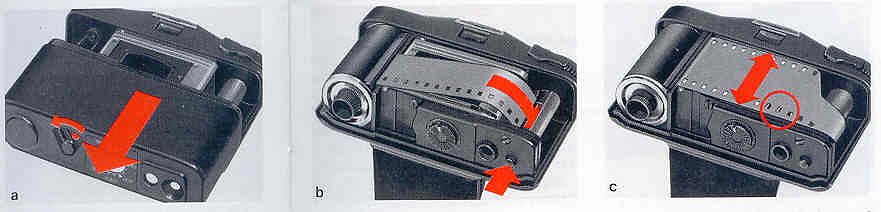

Teilbelichteter FilmOhne Batterie kann man zwar Auslösen, aber der Verschluss öffnet nicht. Das hörbare Geräusch ist nicht der Verschluss sondern das Lösen der Transportsperre. Wenn man einen teilbelichteten Film wieder in die Camera einlegen will, sollte man wissen, wie viel Bilder schon verbraucht sind. Man nimmt die Batterie heraus, legt den Film ein, transportiert die nötige Anzahl Bilder vor (plus 2 als Sicherheit) und setzt die Batterie wieder ein.DoppelbelichtungMit etwas tricksen kann man auch mit den Cameras Doppelbelichtungen anfertigen:

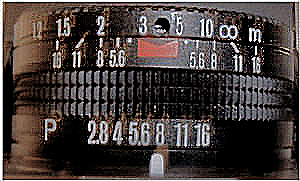

SchärfentiefeManche vermissen bei den Cameras einen Autofokus, dieses führte zur Produktion der AF bzw. der AL-Modelle. Dabei ist das Scharfstellen bei den Minox 35 Cameras ziemlich unproblematisch; alles eine Frage der Schärfentiefe. Auch bei Blende 2,8 ist die Schärfentiefe bei größeren Entfernungen ausreichend, so das die Entfernungseinstellung unkritisch ist. Man sollte aber immer dafür sorgen, dass die Blende eher auf f5,6 oder f8 zu stehen kommt, also eher empfindliche Filme nehmen. Im Sommer ASA 200, Herbst und Frühling ASA 400 und im Winter ASA 800, dann kann man auch bequem im Innenräumen ohne Blitz photographieren. Stellt man am Objektiv die Entfernung auf Unendlich, so reicht die Schärfe von Unendlich bis zu einer, von der Blende abhängigen, Mindestentfernung, welche Hyperfokaler-Punkt genannt wird. Stellt man die Entfernung bei gleicher Blende auf den Hyperfokalen Punkt ein, reicht die Schärfentiefe von Unendlich bis zur halben Entfernung zwischen Hyperfokalen punkt und Camera. Diese Hyperfokale Einstellung bei f5,6 entspricht der "grünen Linie" bei der Minox 35 GS und anderen, bzw. der Empfehlung: Blende 5.6 und 4 Meter einstellen und 'draufhalten. Es geht aber auch einfacher: Der Schärfentiefenring ist symmetrisch um die Entfernungseinstellung graviert. Man stellt also die eingestellte Blendenzahl auf der rechten Seite des Schärfentiefering auf unendlich und sieht dann links wie nah die Schärfentiefe reicht. Die Entfernungseinstellung zeigt dann auf die Hyperfokalen-Punkt. Beispiel: ReparaturenZwar kann man die Arretierung der Rückspulkurbel leicht reparieren. Klemmt der Verschluss und hat man nichts zu verlieren, kann man noch versuchen von der Hinterseite den Objektivtrichter abzuschrauben und eventuellen Staub zwischen den Magneten weg zu blasen. Das ist aber alles, was man halbwegs gefahrlos machen sollte und auch dann nur als Akt der Verzweiflung. Ölen der Blendenlamellen ist auch keine gute Idee. Manchmal geht der Blendenring oder die Entfernungseinstellung etwas schwer, ja nicht ölen, es sei denn man mag seine Bilder grundsätzlich weich gezeichnet, das Öl läuft unweigerlich auf die Linsen. Es kann nicht geleugnet werden, dass die Cameras manchmal Probleme mit dem Verschluss haben: Die GTs in der 800 ISO Ausführung hatten zu schwache Haltemagnete, aber der ISO 1600 war der Verschluss verbessert. Die ML haben, aus der Kombination Programm und manuelle Blende" eine Problem mit dem Verschluss bzw. der Blendeneinstellung. Die technische Lösung des Problems mit dem Zusammenspiel der Programmautomatik mit der automatischen bzw. manuellen Blendeneinstellung war wohl nicht ganz perfekt. Bei den letzten ML und bei den MDC wurde das Problem gelöst. Alle Cameras haben eine empfindliche Elektronik, wobei bis zur GT ISO 800 diese noch mit dem Lötkolben zu reparieren war. Danach wurden es auf Keramik gedruckte SMD-Schaltungen, nicht so einfach zu reparieren. Problematisch ist auch der Balgen, das besondere Merkmal der Cameras, er wirkt wie eine Luftpumpe und saugt Fusel und Dreck ein, meist in den Verschluss bzw. in die Haltemagnete, in diesem Fall versagt der Verschluss, manchmal hilft dann ein Auspusten mit Druckluft (Siehe Absatz oben).Besonders am Objektiv sollte man nicht schrauben, die Schärfe wird über die Frontlinse eingestellt, und ist diese durch herumfummeln verstellt, kriegt man die Schärfeneinstellung ohne Hilfsmittel nicht mehr hin. Man sollte Reparaturen also besser einem Fachmann überlassen. Ich kenne da einen: Dieter Quednau Freiligrathstr4 32683 Barntrup E-mail: D.Quednau@t-online.de oder mail@dquednau-hameln.deTypische Probleme sind:
KaufenMan kann ein ganze Menge gebrauchte Minox 35 Cameras und Zubehör im Internet kaufen, viele Fachhändler haben Preislisten in das Internet gestellt. Fachhändler verkaufen meist einwandfrei, überholte Ware mit Garantie, aber teuer. Wer Abenteuer liebt kann sich bei Ebay versuchen, es wird dort viel angeboten. Der Kauf erfolgt auf eigenes Risiko und ohne Garantie. Ich habe schon so manche Minox im erstklassigen Zustand gekauft, welche es nicht war. Dafür Zahl man gut die Hälfte bis ein Drittel weniger als beim Händler. Unten sind ca. Verkaufswerte von Ebay aus dem Jahre 2002 aufgeführt:

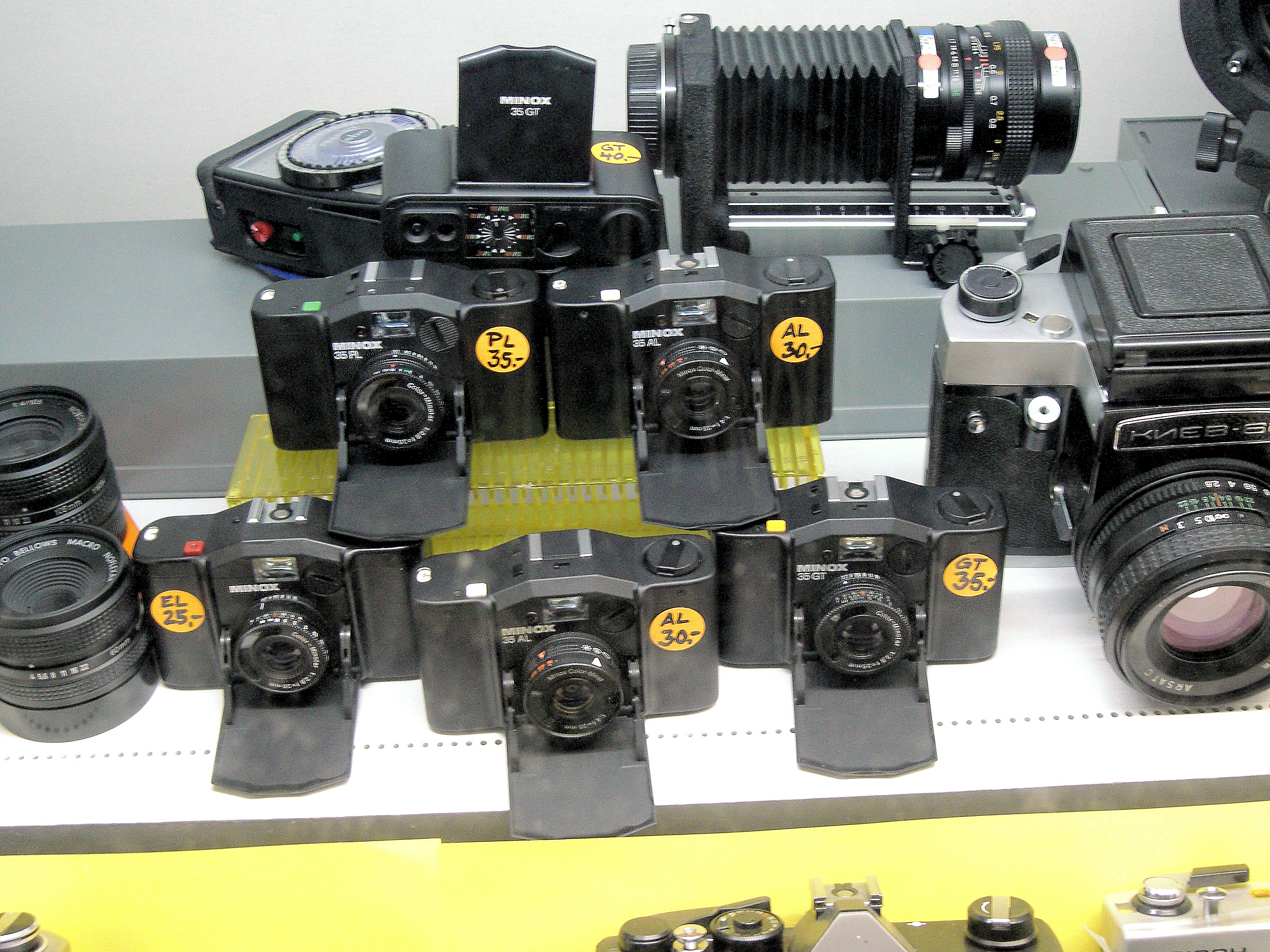

Das sind ca. Werte, nicht jammern wenn Sie überboten wurden oder mehr gezahlt haben. Alle Sonder-Modelle haben Liebhaberpreise. Hier "Straßenpreise "Februar 2007:
Doch ein deutlicher Wertverfall seit 2002, viele tauschen gerade ihre Cameras gegen Digiknipser ein. Scheint jetzt ein guter Zeitpunkt für den Aufbau einer Minox-Camera Sammlung zu sein.......,wenn ich bedenke wie viel ich für meine Sammlung gezahlt habe. FeuerwerkBedingt durch die Flächenmessung des Belichtungsmesser ist es nicht ganz leicht ein Feuerwerk aufzunehmen. Die langen Verschlusszeiten machen dieses aber möglich. Bei einer normalen Kamera würde man einfach die Zeit auf B stellen (geht bei den heutigen Kameras häufig schon nicht mehr). Verlässt man sich auf den Beli der EL, wird der Himmel Schön grau dargestellt, aber das Feuerwerk.... Meine Anregung: Camera auf ein Stativ oder festen Untergrund, 100 oder 200 ASA Film . Die Blende auf f8 oder f11 einstellen. Das Problem ist die Zeit: ML und MB schließen nach einer Sekunden den Verschluss, länger geht es nicht. Daher sollte die Filmempfindlichkeit bei diesen Cameras auf ISO 50 oder 25 eingestellt werden. EL/GL und GT erlauben extrem lange Zeiten, dort wir die reale Filmempfindlichkeit eingestellt und der Verschluss einfach durch den Filmtransport geschlossen. Bei ML/MB wird die Belichtung nicht durch den Filmtransport unterbrochen, dieses Vorgehen sollte man bei diesen Cameras vermeiden, sonst ist eine Reparatur fällig. Hier die Tabelle mit den möglichen Öffnungszeiten (von MINOX) :
 GebrauchsanleitungenGebrauchsanleitungen für einige der Cameras kann man als PDF-Datei auf den Seiten der Firma Minox herunter laden. Eine gedruckte Version der Anleitungen ist auf Anfrage (schriftlich oder per Email) ebenfalls bei der Firma Minox erhältlich (2008). Generell ist Butkus.org ein Platz mit viele Anleitungen und alle sind frei: Butkus.org 24.03.2005 |
